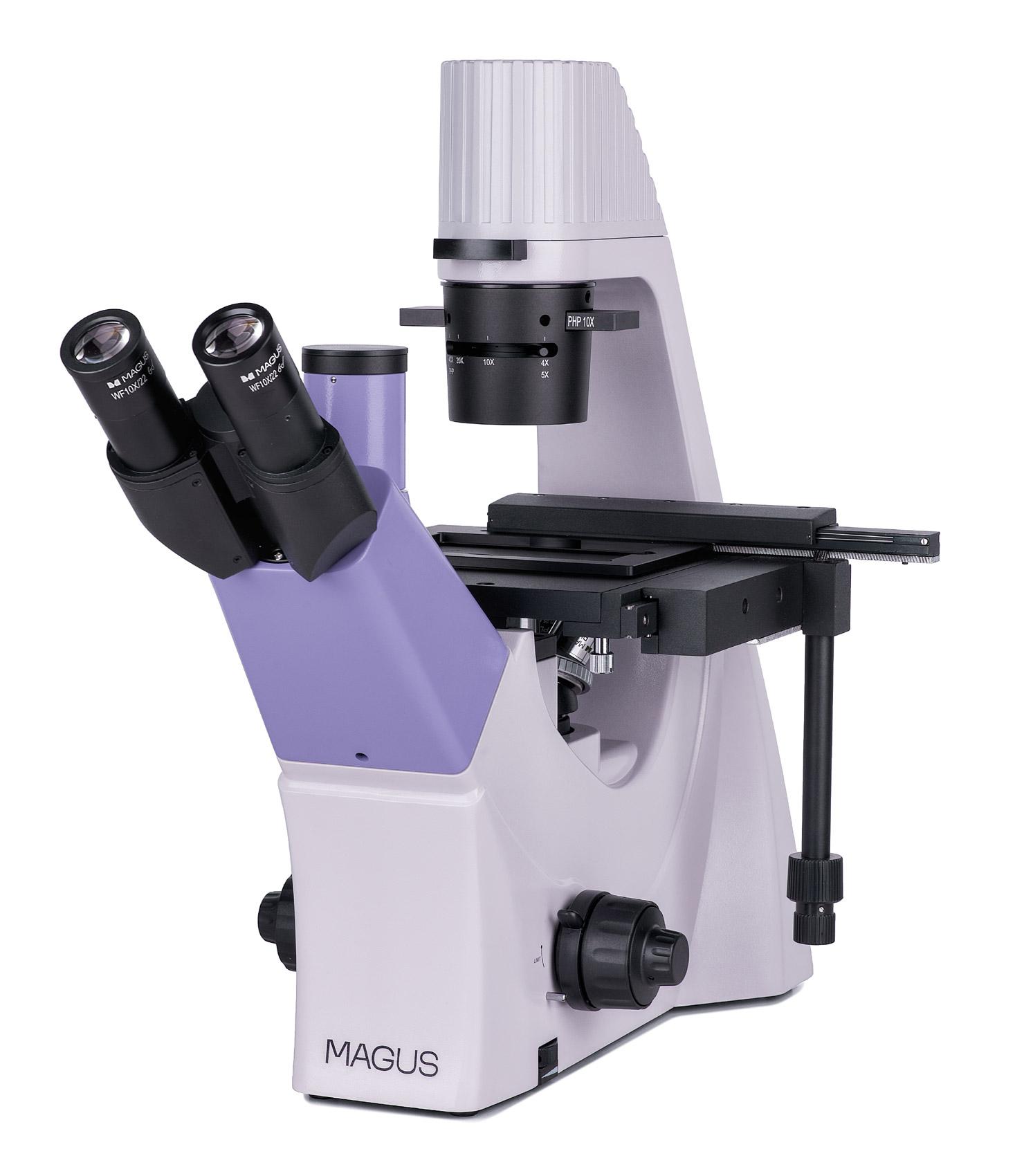

Микроскоп биологический инвертированный MAGUS Bio V300

Инвертированный микроскоп MAGUS Bio V300 – оптический прибор для исследования растительных и животных тканей, клеточных культур и других неокрашенных и окрашенных препаратов в лабораторной посуде. Конструкцией микроскопа предусмотрено использование чашек Петри, колб и планшетов высотой до 70 мм и с дном толщиной 1,2 мм. Исследования образцов ведутся в светлом поле и по методу фазового контраста в проходящем свете. Микроскоп рекомендуется для оборудования медицинских, санитарных, сельскохозяйственных лабораторий, может использоваться как учебный в вузах.

Оптическая схема

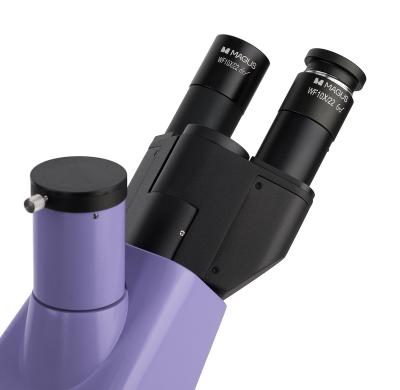

На микроскоп можно устанавливать цифровую камеру, чтобы выводить изображение на внешний экран, фотографировать образцы и записывать ход исследований на видео. Камеру помещают в вертикальный тубус насадки, свет на нее направляют при помощи делителя светового потока. Камеру заказывают отдельно. Деление светового потока 50/50.

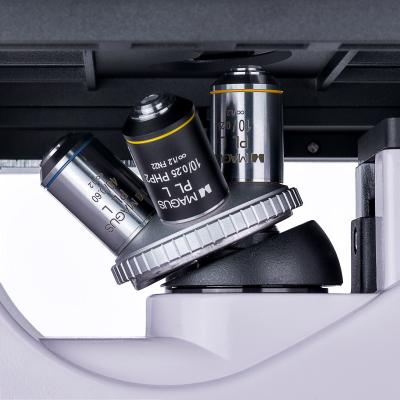

Объективы устанавливают в четырехгнездное револьверное устройство. Включенные в комплект объективы планахроматические, скорректированы на бесконечность и имеют увеличенное рабочее расстояние. Они сконструированы специально для работы с лабораторной посудой. Три объектива предназначены для исследований в светлом поле, один – в фазовом контрасте.

Система освещения

Источник проходящего света – 9-ваттный светодиод с регулируемой яркостью. При изменении интенсивности света цветовая температура не меняется, яркости хватает для работы на всех объективах с использованием любого метода контраста. Срок службы светодиода составляет 50 000 часов.

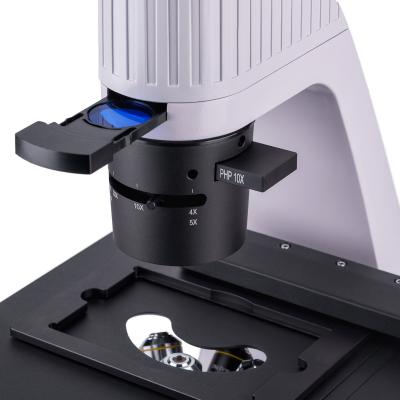

В конденсоре есть специальный слот, в который устанавливают фазовый слайдер. Он упрощает переход от одного метода наблюдений к другому. Слайдер включен в комплект, фазовые кольца центрируются.

Механика

В комплект входят 3 держателя чашек для предметного столика. Держатели рассчитаны на посуду разного размера. Столик не перемещается, смещение чашек происходит по осям X и Y при помощи специального механизма. Жесткость хода грубой фокусировки настраивается, есть блокиратор ее хода, также доступна и тонкая настройка фокуса. Рукоятки фокусировки расположены коаксиально с двух сторон корпуса.

Аксессуары

Для микроскопа можно приобрести дополнительные аксессуары: фазовые объективы, окуляры, калибровочные слайды, цифровые камеры.

Основные особенности:

• Для исследования образцов в лабораторной посуде с использованием методом светлого поля и фазового контраста
• Тринокулярная визуальная насадка с каналом визуализации для установки цифровой камеры
• Осветитель проходящего света – светодиод 9 Вт со сроком работы 50 000 часов
• Неподвижный предметный столик с держателями для чашек разного размера; механизм перемещения чашек по двум осям
• Линейка совместимых аксессуаров

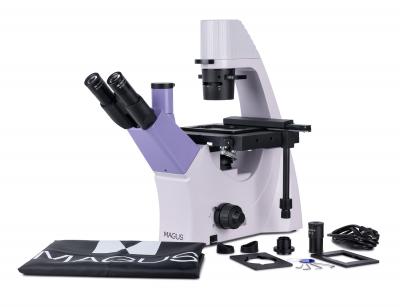

Комплектация:

• Штатив со встроенным источником электропитания, источником проходящего света, механизмом фокусировки, конденсорным устройством и револьвером объективов
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PL 10x/0,25 WD 4,27 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 20х/0,40 WD 8,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 40x/0,60 WD 3,5 мм
• Объектив-планахромат, рассчитанный на бесконечность: PHP2 10х/0,25 фазовый WD 4,27 мм
• Окуляры 10x/22 мм с удаленным зрачком (2 шт.)
• Слайдер фазового контраста с центрируемыми фазовыми кольцами
• Неподвижный предметный столик.
• Механическое устройство перемещения образца.
• Держатели чашек (3 шт.)
• Сетевой шнур питания для микроскопа
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

• Окуляр 10х/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15х/15 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Объектив-планахромат, рассчитанный на бесконечность: PHP2 20х/0,40 фазовый WD 8,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PHP2 40x/0,60 фазовый WD 3,5 мм
• Цифровая камера
• Калибровочный слайд

Технические характеристики

• Насадка: Зидентопф
• Увеличение, крат: 100–400 базовая комплектация (*опция: 100–500/600/800/1000)
• Окуляры: 10х/22 мм, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15х/15 мм, 20х/12 мм, 25х/9 мм)
• Объективы: планахроматические, скорректированные на бесконечность: PL 10x/0,25, PL 20х/0,40, PL 40x/0,60, PHP2 10х/0,25 фазовый; парфокальная высота 45 мм (*опция: PHP2 20х/0,40 фазовый, PHP2 40x/0,60 фазовый)
• Рабочее расстояние, мм: 4,27 (10x); 8,0 (20х); 3,5 (40x)
• Предметный столик, мм: неподвижный, с механическим устройством перемещения образца; держатели чашек: 29x77 мм, Ø90 мм; 34x77,5 мм, Ø68,5 мм; 57x82 мм, Ø60 мм
• Диапазон перемещения предметного столика, мм: 77/112
• Конденсор: NA 0,6, рабочее расстояние: 70 мм; с регулируемой апертурной диафрагмой и слотом для слайдера фазового контраста
• Диафрагма: регулируемая апертурная
• Фокусировка: коаксиальная, грубая (с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм)
• Регулировка яркости: 1
• Диаметр окулярной трубки, мм: 30
• Тип лампы подсветки: 9 Вт
• Фазово-контрастное устройство: слайдер фазового контраста для объектива 10х с центрируемым фазовым кольцом
• Диапазон увеличения: от 200х до 800х
• Уровень пользователя: для профессионалов, для опытных
• Револьверное устройство: на 4 объектива
• Расположение подсветки: нижняя
• Угол наклона окулярной насадки: 45°
• Уровень сложности сборки и настройки: сложно
• Тип насадки: тринокулярные
• Подсветка: светодиодная
• Чехол/кейс/сумка в комплекте: чехол пылезащитный
• Метод исследования: фазово-контрастная микроскопия, светлое поле
• Межзрачковое расстояние, мм: 48–75
• Источник питания: сеть переменного тока, 220±22 В / 50 Гц
• Диапазон рабочих температур, °С: 5… 35
• Назначение: лабораторные/медицинские
• Тип микроскопа: световые/оптические, биологические
